型號

                   CTHX-4

單個抽屜（內尺寸）

        單個抽屜（內尺寸）：800*750*30mm(寬×深×高）

整機外形尺寸

        整機外形尺寸：1250*1560*1450mm(寬×深×高）

膠片尺寸

               膠片尺寸：680*680*10mm

溫度范圍

             溫度范圍：RT+15～150℃任意可調。

升溫速率

               升溫速率：3℃～5℃/min

儀表分辨率

                 儀表分辨率：0.1℃

溫度均勻度

                   100℃時±2.5℃

二、結構及材質：

1

抽屜與內箱材質：抽屜采用SUS316L不銹鋼鏡面板，內腔304不銹鋼。

2

外箱材質：外箱采用SUS304不銹鋼拉絲板,內側幾字型加強筋，強度、塑性和焊接綜合性能更好，數控折彎成型，激光焊接制作，表面形變更低。

3

表面處理：內表面鏡面拋光，拐角及焊縫為圓弧狀，平滑過渡。表面打磨、拋光、處理后，可防止生銹，耐腐蝕。

4

密封材料：密封條高溫陶瓷纖維盤根制作，加強密封效果，使門四周接縫處密縫，不漏熱氣。

5

保溫層：采用硅酸鋁制品陶瓷纖維毯材料，耐溫200℃，具有不可燃燒，隔熱性強等特點，厚度為80mm。

6

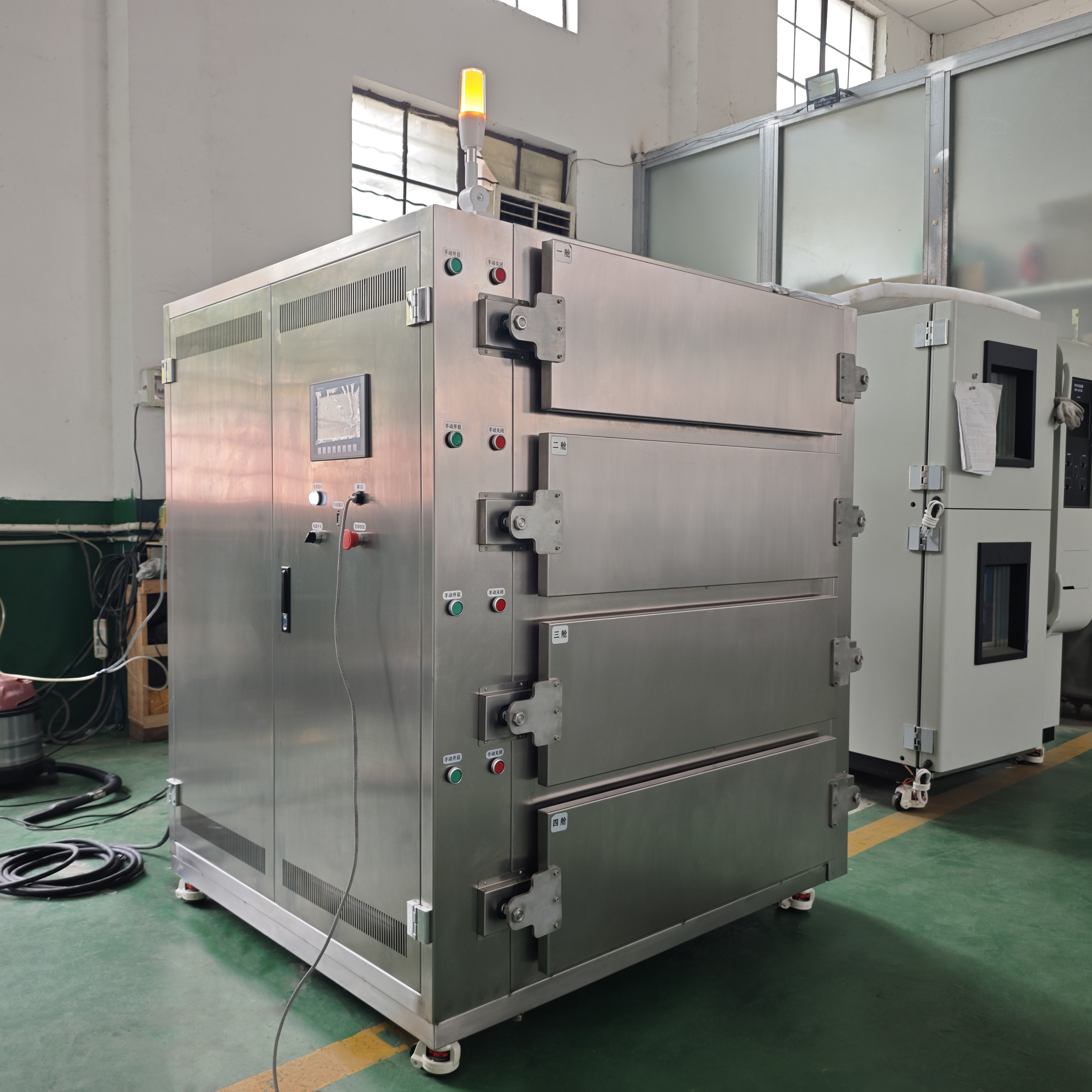

1）整個箱體采用4個抽屜，,每個抽屜對應獨自腔體運動，互不干涉。

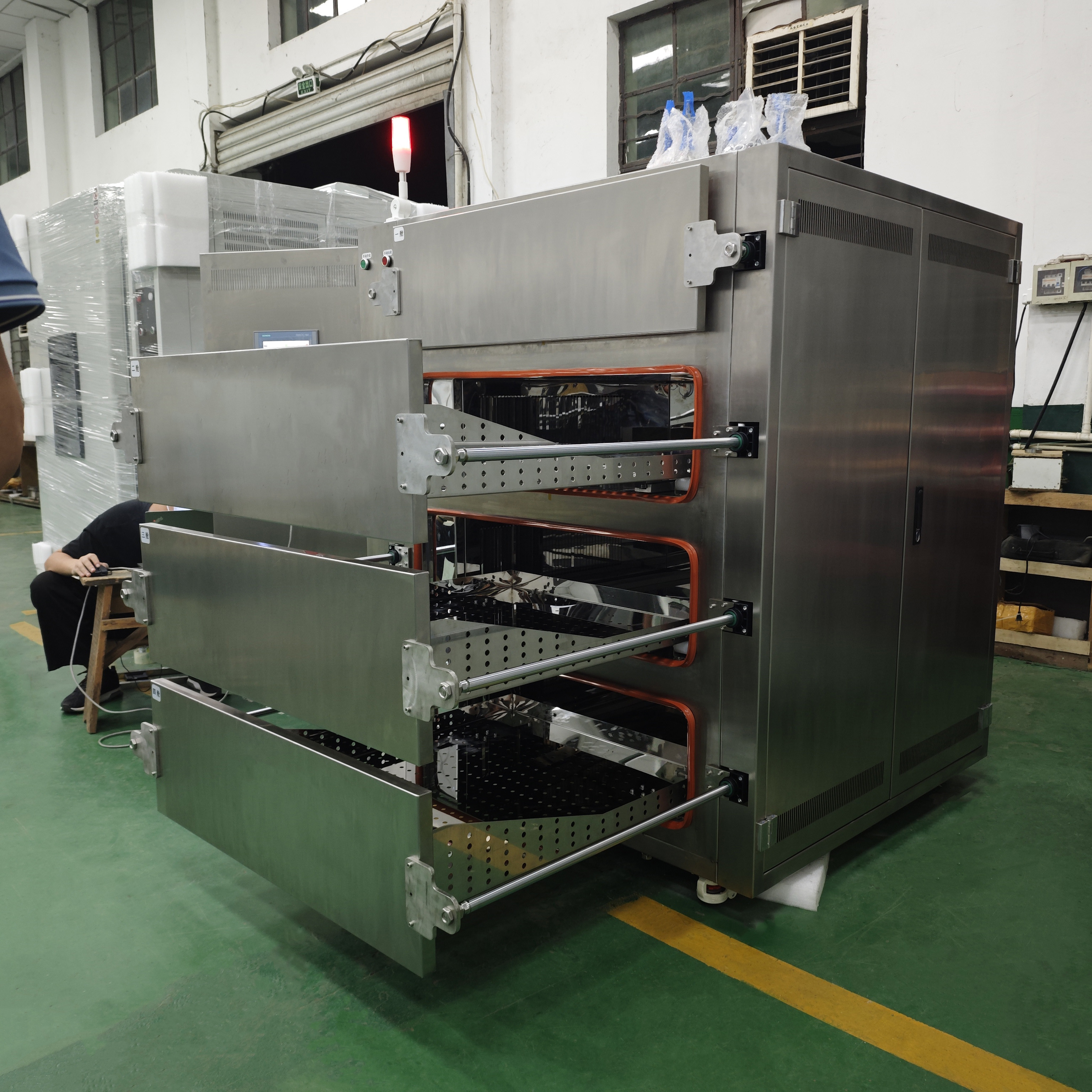

2）采用自動化抽屜門，抽屜底部采用折彎鋼板設計，托板底板采用高溫氣缸導軌內外推拉、開啟或關閉，安裝平板，每塊托盤最高可承重5Kg。

3）抽屜底板及周邊設計防護墊/支撐，防止劃傷試驗產品。

7

1）抽屜門采用氣缸導軌自動開啟或關閉，使用方集成主控屏給某個門的開門信號可以設定保溫時間到自動打開抽屜或報警提示，可自動或單獨控制兩種模式選擇。

2）觸摸屏采用的是7寸，西門子“SIEMENS”S系列PLC。

8

底部配有4件專用型萬向福馬輪。

1

每個腔體加熱送風系統采用熱風循環方式，溫度分布均勻。

2

渦輪強力送風循環，避免任何死角，可使蓄熱區內溫度分布均勻，左右水平循環運風，電動機帶離心風葉4套。（所有進風出風管道采用304材質）

3

排氣裝置：設計4個腔體獨立的排氣口與進氣口（φ32mm），最終匯集成一個總的經排氣管向上后

四、控制系統：

1

溫度控制采用西門子“SIEMENS”高清7寸彩色觸摸屏。

2

對4個抽屜進行各自獨立控制，共用一個觸摸屏，1只PLC主機，多組溫度模塊與開關模式。

3

加熱功率約12KW。

4

獨立自動恒溫：溫控器可根據用戶設定的溫度值，每個腔體抽屜可選擇不一樣的溫度控制值，采用多組PID自動計算輸出功率的大小，越接近溫度設定值時，輸出功率越小，以達到恒溫控制的目的，并可節能省電。

5

在設定中，如發生錯誤時，會提供警示訊號。

6

故障報警及原因顯示，并有處理提示功能. 自帶以太網通訊接口.隨機贈送工作軟件一套（含通訊協議書），用戶通過自備的電腦可打印試驗曲線。通過通訊協議，用戶可自編程序。通過網線接口。

7

設備上顯眼處貼當心燙傷、高溫、觸電等安全標識。

8

三色燈定義：綠燈運行、黃燈待機、紅燈警報

五、安全保護裝置

1

超溫報警：配備加熱指示燈、恒溫指示燈、預設時間控制器（非超溫報警，作用：防止車間工人忘記關閉電源，到達預設時間后自動關閉電源，停止加熱，需人工按啟動按鈕才能繼續工作）。

2

隔爆工藝：控制電器柜部分與烘箱內部導板隔離。

3

附有無熔絲保護開關；電機過電流保護。

4

雙重獨立超溫保護；聲光報警。

5

抽屜互鎖只能一個抽屜打開。

6

產品恒溫時間到報警提示。

7

缺相或欠壓保護。

8

壓縮空氣欠壓報警。

9

接地保護：結構件安全接地保護；急停保護。

六、電源：380V≤±10%，MAX 25A，50±0.5HZ。

七、設備總功率：約12KW
